Конфигурация RAID LSI (с помощью собственного интерфейса)

RAID (redundant array of independent disks — избыточный массив независимых дисков) — технология виртуализации данных, которая объединяет несколько дисков в логический элемент для избыточности и повышения производительности.

Существуют следующие уровни спецификации RAID:

  • RAID 0 — дисковый массив повышенной производительности с чередованием, без отказоустойчивости;
  • RAID 1 — зеркальный дисковый массив;
  • RAID 2 — зарезервирован для массивов, которые применяют код Хемминга;
  • RAID 3 и 4 — дисковые массивы с чередованием и выделенным диском чётности;
  • RAID 5 — дисковый массив с чередованием и «невыделенным диском чётности»;
  • RAID 6 — дисковый массив с чередованием, использующий две контрольные суммы, вычисляемые двумя независимыми способами;
  • RAID 10 — массив RAID 0, построенный из массивов RAID 1;
  • RAID 50 — массив RAID 0, построенный из массивов RAID 5;
  • RAID 60 — массив RAID 0, построенный из массивов RAID 6.

Настройка RAID на примере LSI MegaRAID SAS 9260-4i

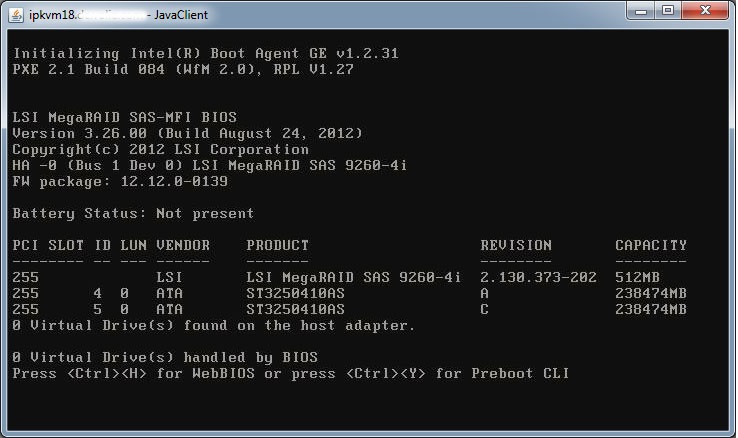

  • Во время загрузки BIOS-а будет предложено перейти в управление самим контроллером. Для этого – нажимаем комбинацию Ctrl+H:

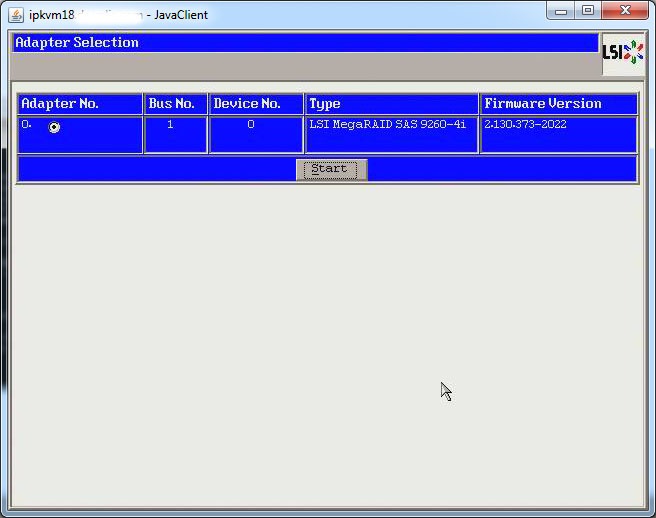

  • В следующем окне предлагается выбрать какой именно из адаптеров (если их несколько) будем настраивать. Тут он один:

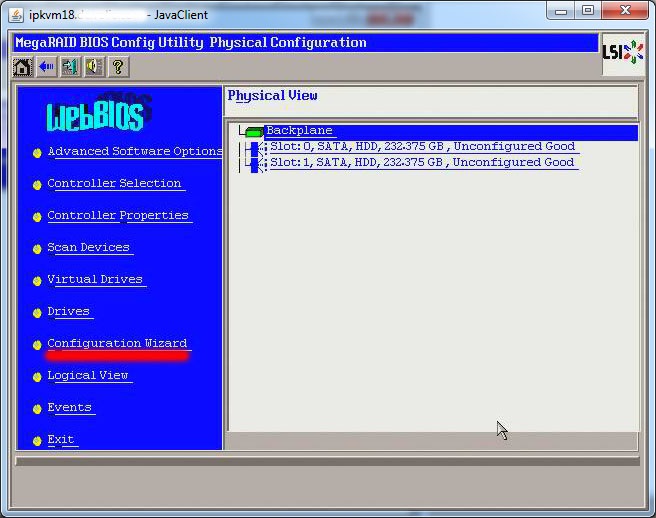

  • Далее – мы попадаем в основное окно конфигуратора. Для настройки RAID – нажимаем Configuration Wizard:

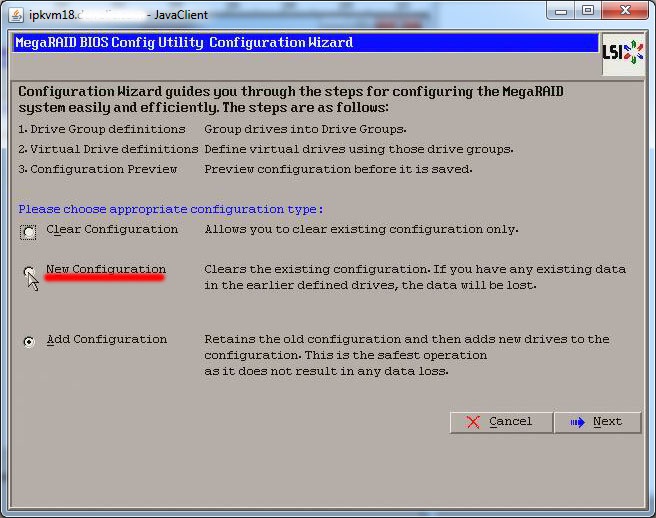

  • В следующем окне нам предлагается выбрать – что именно требуется сделать:

Clear Configuration – удалить существующую конфигурацию;

New Configuration – удалить существующую и создать вместо неё новую конфигурацию, при этом все данные будут утеряны;

Add Configuration – сохранить предыдущую конфигурацию и потом добавить новую, при этом данные не будут утеряны.

Так как в примере рассматривается установка на новом сервере – выбираем New Configuration:

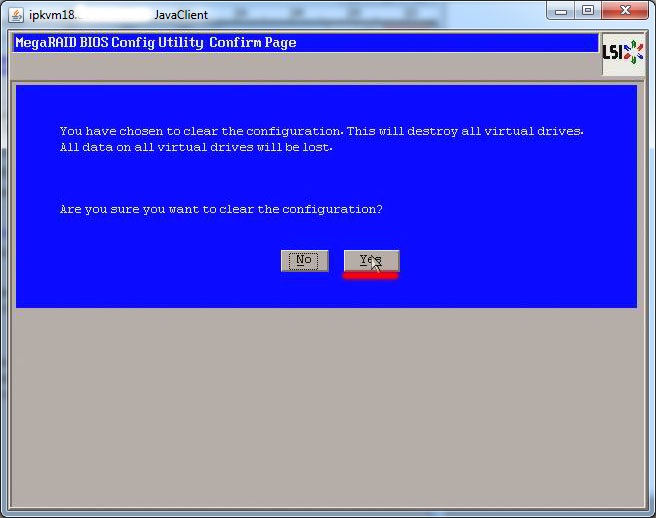

  • Теперь у нас запрашивают подтверждение выполнения операции – удаление старой и создание новой конфигурации и виртуального устройства. Ещё раз предупреждают, что все данные будут утеряны:

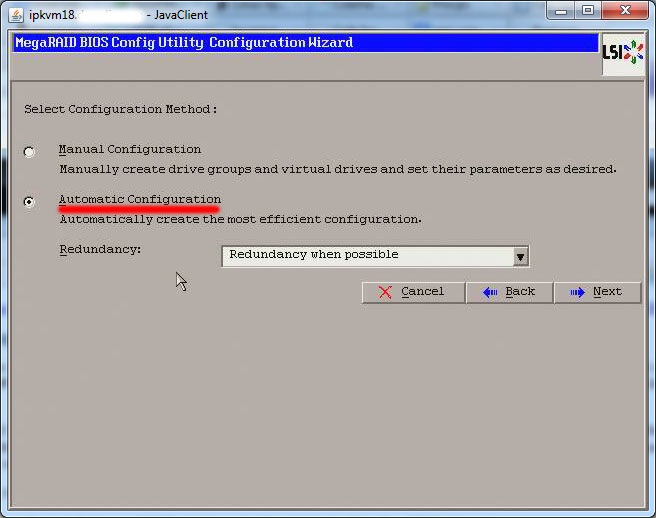

  • В следующем окне – выбираем Automatic Configuration, поле Redundancy (“избыточность”) можно не трогать:

  • Проверяем созданную конфигурацию
  • После создания и проверки появляется предупреждение о том, что все данные будут уничтожены – нажимаем Yes:

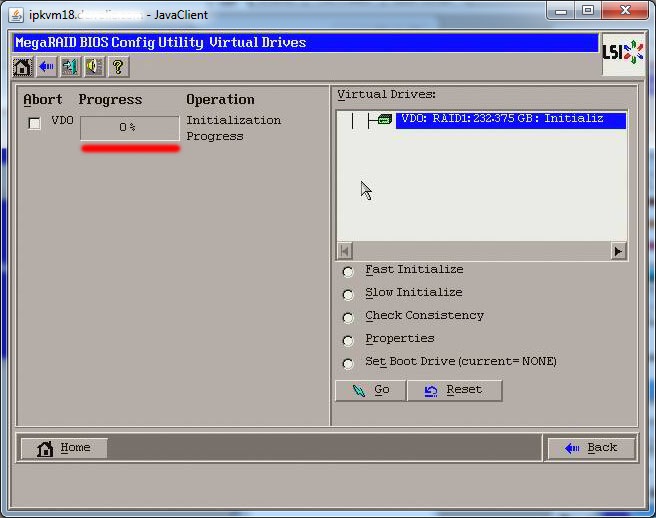

  • Далее выполняется инициализация нового устройства, проходит очень быстро:

  • После окончания процесса инициализации – можно нажимать Home

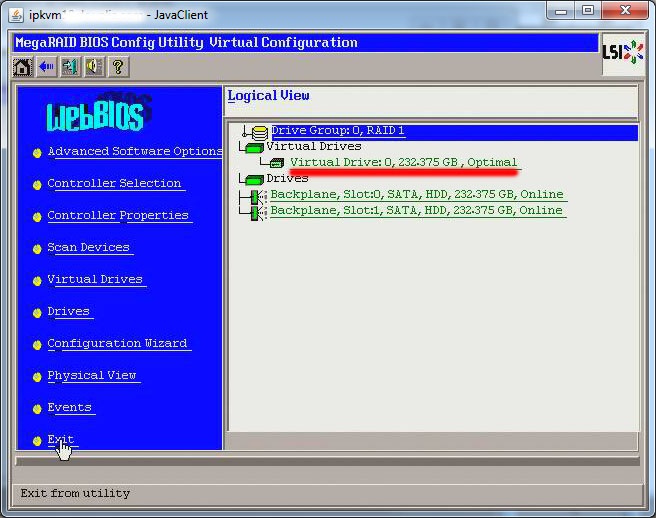

  • Теперь у нас появились Drive Group и Virtual Drive. Нажимаем Exit:
